Sistema de teste de vibração da série padrão
O sistema de teste de vibração da série Standard é um produto personalizado para projetistas, caracterizado por tamanho reduzido, estrutura compacta, baixo consumo de energia, fácil instalação, operação e movimentação, sendo ideal para ambientes educacionais, de pesquisa e laboratórios. É amplamente utilizado para testes de resistência à vibração, fadiga e impedância mecânica de componentes de pequenas dimensões.
Os sistemas de teste de vibração da série padrão são classificados como tipo ímã permanente (TSM) e tipo bobina de campo (TSF), com base na fonte de excitação utilizada. A principal diferença entre eles reside na forma de geração do campo magnético: o tipo TSM cria um campo magnético estável por meio de um ímã permanente; o tipo TSF gera um campo magnético energizando a bobina de campo.
Princípio de funcionamento

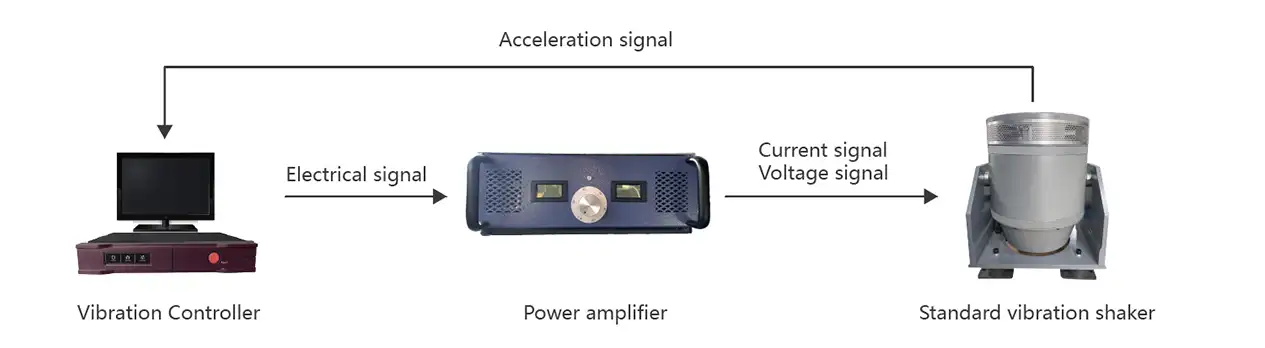

A vibração ou o movimento de choque são gerados pelo vibrador em resposta a um sinal de acionamento amplificado que se origina no controlador. O acelerômetro fornece o sinal coletado ao controlador para correção em tempo real e o envia de volta ao amplificador de potência.
| Modelo | TSM-050 | TSF-050 | ||
| Força senoidal nominal (N) | 500 | 500 | ||
| Faixa de frequência (Hz) | 5~6.000 | 5~10.000 | ||
| Deslocamento máximo (mm) | 10 | 15 | ||
| Velocidade máxima (m/s) | 1,2 | 1,2 | ||
| Aceleração máxima (m/s²) | 300 | 300 | ||
| Carga máxima (kg) | 3 | 20 | ||
| Massa dos elementos móveis (kg) | 1,5 | 1,7 | ||
| Diâmetro da armadura (mm) | Ф95 | Ф120 | ||
| Massa do agitador (kg) | 40 | 118 | ||
| Primeira frequência de ressonância (Hz) | 5.000 (nominal) ± 10% | 5.000 (nominal) ± 10% | ||
| Amplificador de potência modelo PWA-050 | ||||
| Requisitos de energia (VA) | AC220V+/-10%, 2200VA | |||
| Massa do amplificador de potência (kg) | Aproximadamente 28 | Dimensões (mm) | 429*493*160 | |
